Pre skriňu o šírke (mm) | Vnútorný flexibilný rozmer (mm) | Obj. kód | Balenie |
| 400 | 350 - 384 | RB52 C3 30 | 1 set | |
| 600 | 550 - 584 | RB52 C3 40 | ||
| 800 | 750 - 784 | RB52 C3 50 | ||
| 1000 | 950 - 984 | RB52 C3 60 | ||
| 1200 | 1150 - 1184 | RB52 C3 70 |
Pozn.: min. vnútorná hĺbka skrinky 310 mm pre naložené vedenie a vedenie FRAME, min. vnútorná hĺbka skrinky 330 mm pre vedenie naskrutkované a vedenie TOP
Umiestnenie upevňovacieho kolíka vyvažovacej mechaniky C3:
 |
TYP VEDENIA |
umiestnenie upevňovacieho kolíku |
| Na naskrutkovanie | A:50 mm B:52 mm | |
| TOP | A:50 mm B:52 mm | |
| Frame | A:32 mm B:52 mm | |
| Naložený s C3 | A:32 mm B:52 mm |

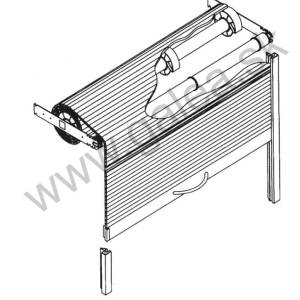

C3 vyvažovacia mechanika - Elementy

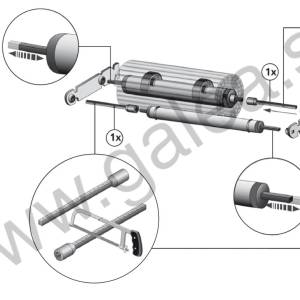

RB52 C3 AD - adaptér pre vyvažovaciu mechaniku C3
|
|
Obj. kód | Balenie |
| RB52 C3 AD | 1 pár |
Popis: RB52 C3 AD - adaptér pre vyvažovaciu mechaniku C3, pre riešenie atypickej šírky skrinky
RC26 - plastová zarážka
 |
Obj. kód | Balenie |
| RC26 | 1 ks |
Popis: RC26 - plastová zarážka 20 mm pre koncovú lištu RC02 - pre zamedzenie pohybu RC02 pod strop skrinky, montáž 20 mm od spodnej hrany koncovej lišty RC02.
RB52 C3 ZA - plastová zarážka
 |
Obj. kód | Balenie |
| RB52 C3 ZA | 1 pár |
Popis: RB52 C3 ZA - plastová zarážka, ktorá sa montuje na bok skrine pre zamedzenie ďalšieho pohybu koncovej lišty RC02 pod strop skrinky. Používa sa v kombinácií so zarážkou RC26.
